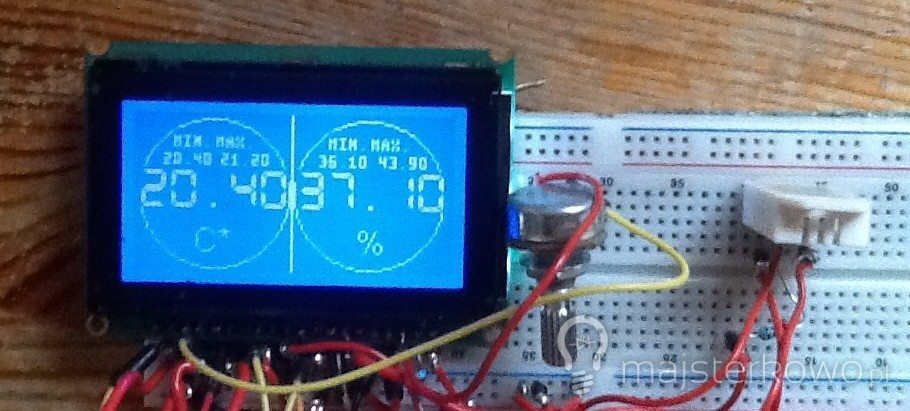

Witam! Dzisiaj zaprezentuję wam artykuł o tym jak należy popranie uruchomić i podłączyć wyświetlacz graficzny ze sterownikiem ks0108. Wbrew pozorom obsługa wyświetlacza graficznego nie jest taka trudna. Zacznę od : Podłączenie do arduino. Wyświetlacz graficzny ze sterownikiem ks0108 może mieć następujące wyprowadzenia :
| Funkcja | typ a | typ b | typ c | typ d | |||
| Zasilanie +5 | 1 | !2! | !2! | 4 | |||
| Masa | 2 | !1! | !1! | 3 | |||
| Wejście kontrastu | 3 | 3 | 3 | 5 | |||
| Port przesyłu danych 0 | 4 | 7 | 7 | 9 | |||
| Port przesyłu danych 1 | 5 | 8 | 8 | 10 | |||
| Port przesyłu danych 2 | 6 | 9 | Czytaj dalej...
|
