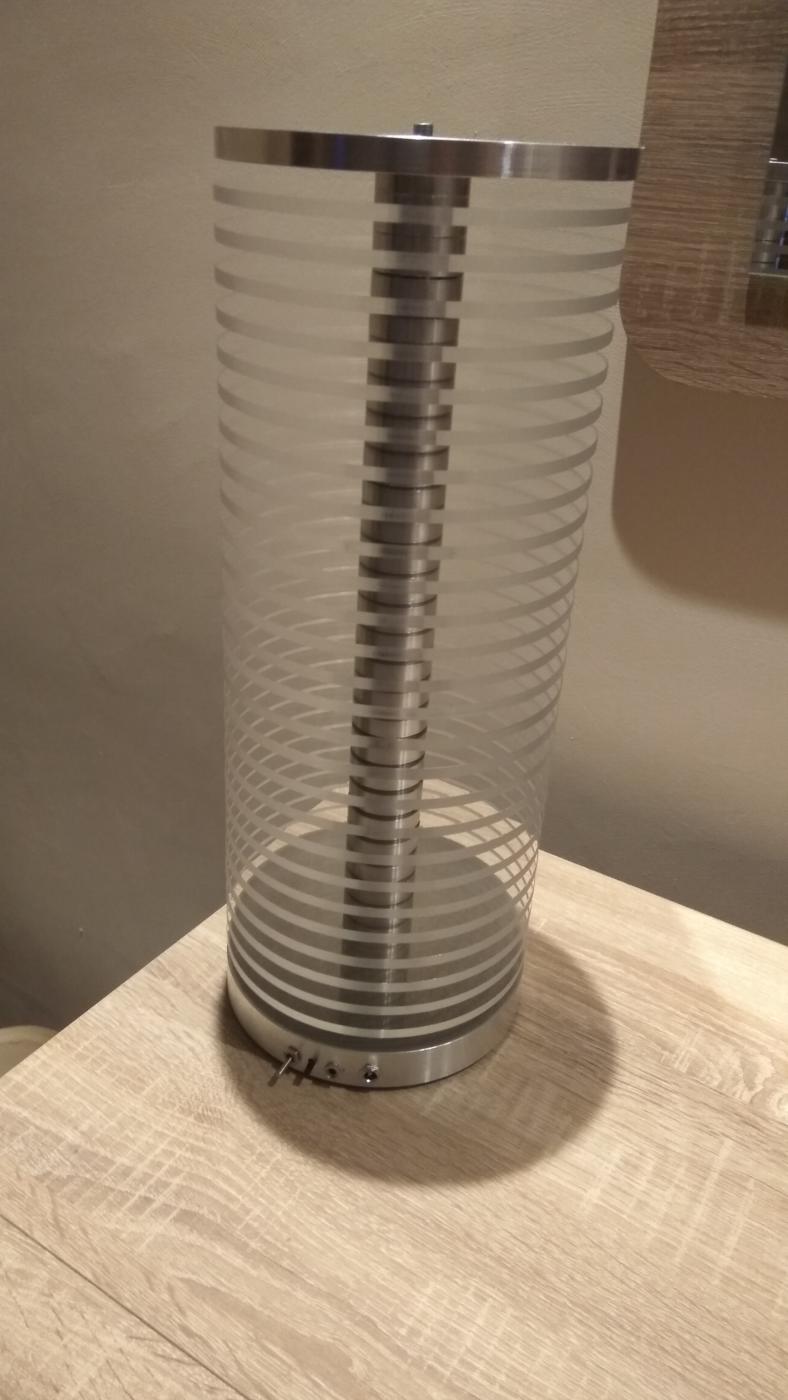

Witam! Chciałbym przedstawić wykonany prze zemnie VU metr. przeglądając różne konstrukcje na YT postanowiłem złożyć w większej wersji takowy audiowizualny gadżet. VU metr ma wysokość ok 376mm i średnice 150mm. Dyski (26szt) wykonane zostały na laserze z przeźroczystej pleksy 5mm. W celu uzyskania lepszego wizualnego efektu przeszlifowałem krawędzie. Każdy dysk jest oddzielony aluminiową podkładką 35mm x 16mm x 8mm. Podstawa i górny dekielek również wykonany z aluminium na obrabiarce CNC. Diody LED zastosowane w konstrukcji to taśmaWS2812b (74diody/m ), które są przyklejone do rdzenia całej wieży wykonanego z półwałka aluminium o średnicy 16mm. Całością steruje Andurino Nano, program zaczerpnięty został z podobnego projektu i przystosowany do obsługi 26 diod LED. Program obsługuje wyjście linowe, po odpowiedniej modyfikacji programu można przerobić na mikrofon. VU metr posiada 16 trybów wyświetlania w tym tryb automatyczny, które przełączamy wciskając przycisk. Całość zasilana z ładowarki od smartfona 5V 2A, Wykaz części (zakupione u majfrendów): - Andurino nano 1 szt 7zł - Gniazdo DC 1szt 0.2zł - Gniazdo mono jack 3.5 1szt 0.2zł - 0.5m taśmy LED WS2812b 77Led/1m -18zł (wykorzystano 26 szt) - Przycisk Switch 1szt -Przełącznik hebelkowy 1szt 0.20zł - Podstawa + półwałek+dekielek + dystanse wykonane u mnie w zakładzie pracy - Krążki wycięte na laserze 26szt 150zł [crayon-5c822183b5a00701965458/] [crayon-5c822183b5a0f496266066/]Schemat: Fotki:FILM : https://drive.google.com/file/d/1tkA-B1sug8uCswuwdvXgW8YrNv0TCZ_d/view?usp=drivesdk]Link...
